Giới Thiệu Bộ Sạc Máy Bay Phun Thuốc 540s

Là thiết bị chạy bằng năng lượng điện, Công nghệ PIN và Sạc là một trong những yếu tố quyết định tính khả thi của chúng, điển hình với máy bay nông nghiệp Pin của chúng phải đủ lớn, chịu được cường độ dòng điện đủ cao để tăng tốc độ sạc.

Bài viết dưới đây chúng ta cùng nhau tìm hiểu qua về chiếc drone nông nghiệp 540s một dòng drone chuyên phục vụ cánh đồng lúa cũng như thiết kế, công nghệ sạc của chiếc drone này.

1. 540s Máy Bay Phun Thuốc Lúa Chuyên Nghiệp

Với thiết kế ưu tiên về dung tích và lưu lượng, chiếc máy bay nông nghiệp 540s là dòng drone điển hình sinh ra để phục vụ cho các cánh đồng lúa rộng lớn, dù chỉ trang bị 6 động cơ 2.000W nhưng 540s vẫn thể hiện là một chiếc drone đầy mạnh mẽ khi làm việc trên những cánh đồng lúa rộng lớn khi chúng được trang bị bình phun 40 lít và bình rải 60 lít với tải trọng tối đa có thể mang theo là 50 kg.

Không những vậy 540s được trang bị công nghệ định vị chính xác DTALS giúp chúng làm việc hiệu quả, ổn định và nâng cao an toàn bay. Dưới đây là một số thông số cần biết về chiếc drone nông nghiệp 540s:

• Kích thước mở cánh: 2165x2080x880mm
• Kích thước gấp gọn: 1270×830×950mm
• Trọng lượng cất cánh: 49 kg.
• Tải trọng không tải: 40 kg.
• Dung tích bình: bình phun 40 lít, bình sạ 60 lít.
• Thời gian bay/ PIN: không tải 18.3 phút, có tải là 7.5 phút.
• Động cơ: 6 động cơ 2.000W
• Dung tích PIN: 2100Wh.
• Trọng lượng PIN: 13,3 kg.
• Tốc độ sạc: sạc nhanh 11 phút (30- 95%).
• Tốc độ phun: tối đa có thể đạt 18 lít/phút (phiên bản 2 vòi) và 24 lít/phút (phiên bản 4 vòi).
• Công nghệ phun: ly tâm.
• Tốc độ sạ: 110 kg/phút.
• Radar: Công nghệ radar xoay 360 độ.
• Camera: công nghệ FPV, đặt ở phía trước.

2. Bộ Sạc Máy Bay Phun Thuốc 540s

Bộ sạc của 540s, mang mã model HE202, là bộ sạc pin thông minh đa năng chuyên dụng cho dòng drone nông nghiệp 540, chúng ta có thể sạc trực tiếp điện lưới hoặc máy phát điện, lưu ý để sạc hiệu quả, đúng tiêu chuẩn kỹ thuật chúng ta nên sử dụng loại có công suất cao, thường từ 10 kVA trở lên.

• Sạc điện lưới: Bộ sạc kết nối trực tiếp với nguồn điện dân dụng (mains) qua điện áp đầu vào 100V-130V hoặc 200V-240V, với công suất đầu ra 2000W. Điều này phù hợp cho việc sạc tại nhà hoặc khu vực có nguồn điện ổn định.
• Sạc máy phát: Khi kết nối trực tiếp với máy phát điện, bộ sạc đạt công suất đầu ra lên đến 8500W và dòng điện định mức 140A, lý tưởng cho các khu vực cánh đồng lúa xa xôi không có điện lưới, đảm bảo sạc nhanh chóng mà không gián đoạn hoạt động.

Ưu điểm nổi bật của công nghệ bộ sạc HE202 nằm ở mô-đun sạc công suất cao được nâng cấp, mang lại tốc độ sạc nhanh hơn và ổn định hơn so với thế hệ trước. Thiết kế cắm nhanh (quick plug-in) cho phép lắp đặt và tháo pin dễ dàng, an toàn hơn.

Công nghệ làm mát chính là điểm nổi bật của các dòng drone hiện đại như 540s

Bộ sạc tích hợp quạt tản nhiệt pin, có thể sử dụng độc lập để làm mát pin sau chuyến bay hoặc kết hợp trong quá trình sạc, giúp kéo dài tuổi thọ pin bằng cách kiểm soát nhiệt độ hiệu quả (nhiệt độ sạc lý tưởng 22℃-28℃). Ngoài ra, bộ sạc có các chức năng bảo vệ toàn diện như chống quá nhiệt, quá áp, dưới áp và ngắn mạch, đảm bảo an toàn khi sử dụng ở môi trường nông nghiệp ẩm ướt như cánh đồng lúa. Với trọng lượng 15.1KG và hiệu suất chuyển đổi 92%, HE202 không chỉ tiết kiệm thời gian mà còn giảm chi phí vận hành, hỗ trợ pin lithium-ion thông minh ZAB1830 (68.4V, 2100Wh) hoạt động liên tục trong điều kiện khắc nghiệt từ -5℃ đến 45℃.

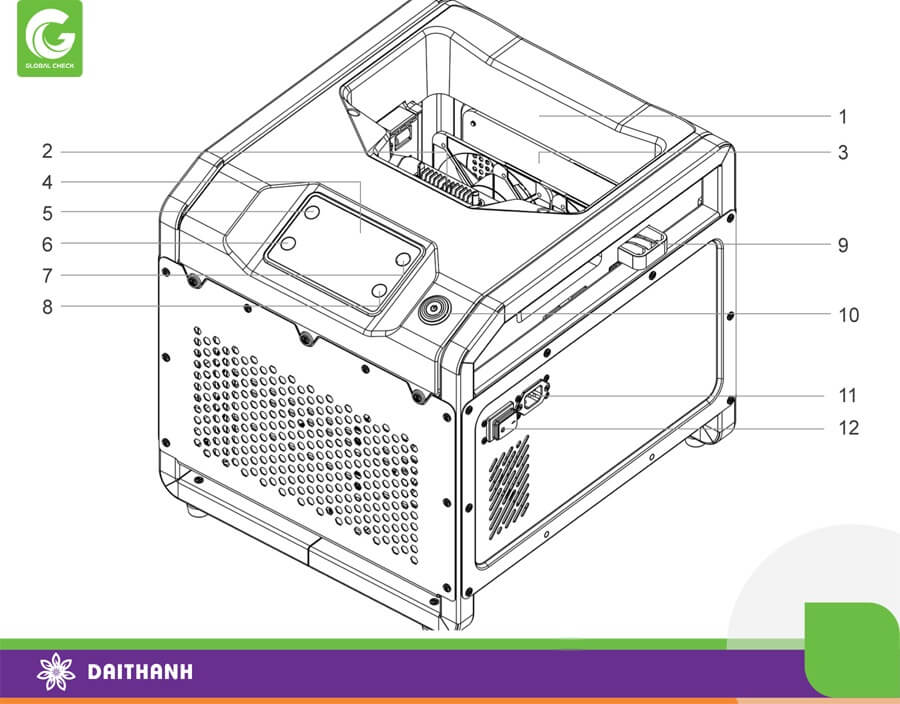

Một số chi tiết cần biết bộ sạc máy bay nông nghiệp 540s

• Số 1: Khoang pin.
• Số 2: Đầu nối sạc pin.
• Số 3: Quạt tản nhiệt.
• Số 4: Bảng chức năng LCD.
• Số 5: Nút tăng công suất.
• Số 6: Nút giảm công suất.
• Số 7: Nút tạm dừng/tiếp tục.
• Số 8: Nút gỡ lỗi (Debug button).
• Số 9: Thanh trượt cố định pin
• Số 10: Nút chuyển đổi sạc .
• Số 11: Đầu nối nguồn điện .
• Số 12: Công tắc quạt tản nhiệt

2.1. Khoang pin

Đây là khu vực chính để đặt pin vào sạc. Thiết kế dạng khe hở với ray dẫn hướng, giúp pin trượt vào dễ dàng và cố định chắc chắn. Khoang này hỗ trợ pin lithium-ion cao áp, đảm bảo kết nối ổn định trong quá trình sạc.

2.2. Đầu nối sạc pin

Linh kiện kết nối trực tiếp với pin để truyền dòng điện sạc. Nó hỗ trợ sạc nhanh từ 30% đến 95% chỉ trong khoảng 11 phút khi kết nối với điện lưới hoặc máy phát. Đầu nối được thiết kế chống nước và bụi bẩn, phù hợp với môi trường nông nghiệp ẩm ướt.

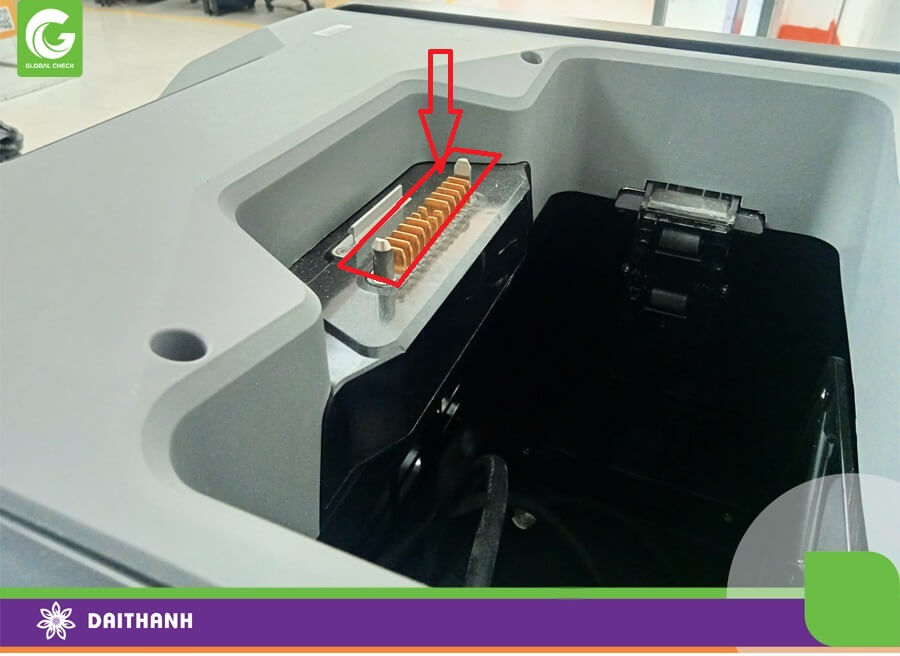

Đầu kết nối giữa PIN và bộ sạc máy bay nông nghiệp 540s

2.3. Quạt tản nhiệt

Quạt làm mát tích hợp, hoạt động để giảm nhiệt độ pin trong quá trình sạc hoặc sử dụng độc lập. Nó giúp duy trì nhiệt độ lý tưởng (22℃-28℃), kéo dài tuổi thọ pin bằng cách ngăn ngừa quá nhiệt.

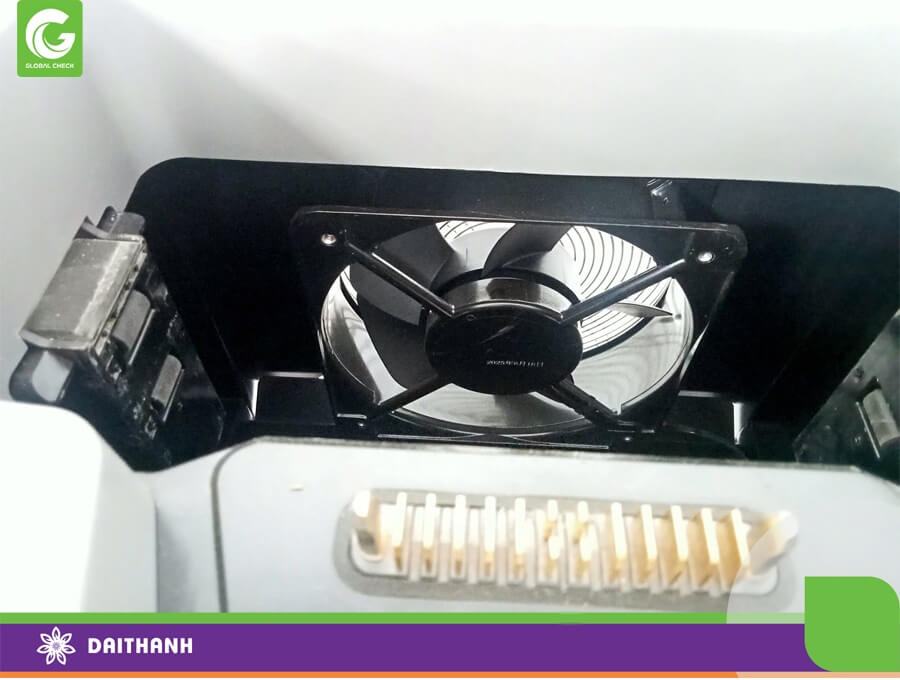

 Hệ thống quạt tản nhiệt trong bộ sạc

2.4. Bảng chức năng LCD

Màn hình hiển thị thông tin thời gian thực như mức pin, dòng điện, nhiệt độ và trạng thái sạc. Nếu phát hiện lỗi, bảng sẽ hiển thị nguyên nhân (ví dụ: kiểm tra thất bại), giúp người dùng chẩn đoán nhanh chóng.

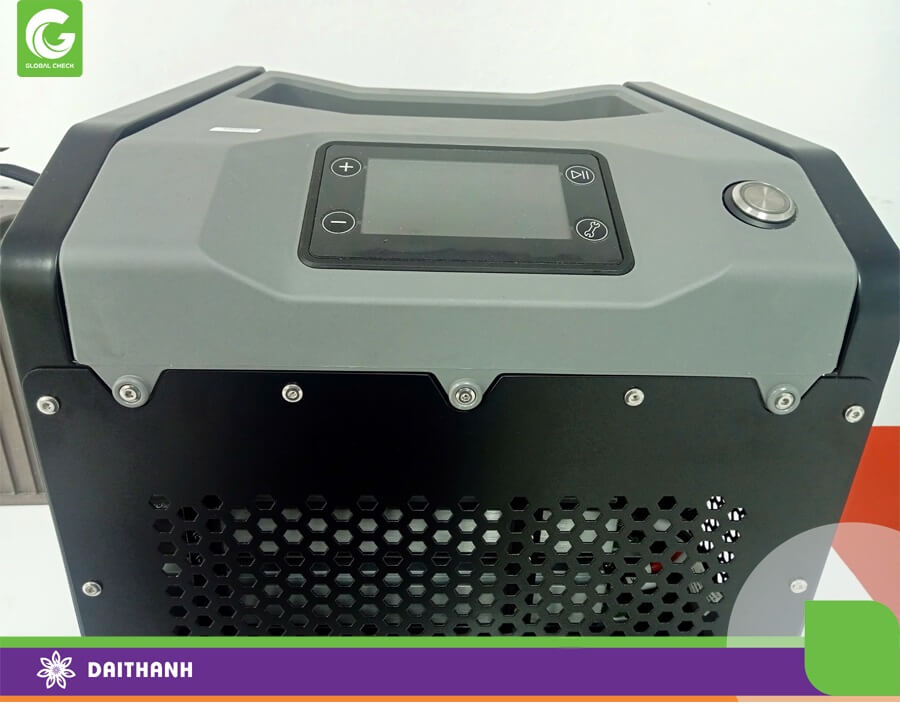

Màn hình điều khiển trên bộ sạc máy bay nông nghiệp 540s

2.5. Nút tăng công suất (Power up button):

Nút điều chỉnh tăng công suất sạc, cho phép tùy chỉnh theo nhu cầu. Nó hỗ trợ chuyển đổi giữa chế độ sạc điện lưới (2000W) và máy phát (8500W).

2.6. Nút giảm công suất (Power down button):

Nút giảm công suất sạc, dùng để điều chỉnh mức sạc thấp hơn khi cần bảo vệ pin hoặc trong môi trường điện áp không ổn định.

2.7. Nút tạm dừng/tiếp tục (Pause/Continue button):

Cho phép tạm dừng quá trình sạc để kiểm tra hoặc làm mát, rồi tiếp tục mà không mất dữ liệu. Linh kiện này tăng tính an toàn, tránh gián đoạn đột ngột.

2.8. Nút gỡ lỗi (Debug button):

Dùng để chẩn đoán và sửa lỗi hệ thống, như kiểm tra kết nối hoặc reset bộ sạc. Nó hữu ích cho kỹ thuật viên bảo trì.

2.9. Thanh trượt cố định pin:

Cơ cấu trượt để cố định pin trong khoang, ngăn chặn rung lắc hoặc rơi ra trong quá trình sạc. Thiết kế này đảm bảo kết nối ổn định, đặc biệt khi sử dụng máy phát ở cánh đồng.

2.10. Nút chuyển đổi sạc (Charging switch button):

Nút bật/tắt sạc chính, kích hoạt quá trình sau khi kết nối nguồn điện. Nó hỗ trợ hai chế độ: sạc điện lưới (100V-130V hoặc 200V-240V) và sạc máy phát.

2.11. Đầu nối nguồn điện (Power connector):

Kết nối với nguồn điện lưới hoặc máy phát. Linh kiện này chịu tải cao, với hiệu suất chuyển đổi 92%, giúp tiết kiệm năng lượng.

2.12. Công tắc quạt tản nhiệt (Cooling fan switch):

Công tắc riêng biệt để bật/tắt quạt tản nhiệt, cho phép sử dụng độc lập mà không cần sạc. Điều này hữu ích sau chuyến bay để làm mát pin nhanh chóng.

3. Kết Luận Bộ Sạc Máy Bay Nông Nghiệp 540s

Từ bản thiết kế bộ sạc máy bay nông nghiệp 540s thể hiện sự cân bằng giữa hiệu suất cao và an toàn sử dụng, phù hợp với nhu cầu nông nghiệp hiện đại. Người dùng nên tuân thủ hướng dẫn trong tài liệu để tránh hư hỏng, chẳng hạn như giữ khoảng cách 30cm giữa các pin khi sạc và kiểm tra định kỳ các linh kiện.
