Hiệu Chỉnh Thông Số Vô Lăng Máy Cấy Tự Lái NX510

Hệ thống lái tự động NX510 là một giải pháp công nghệ tiên tiến giúp chuyển đổi máy móc nông nghiệp truyền thống thành thiết bị tự hành thông minh. Vô lăng là thành phần trực tiếp vận hành máy cấy vì vậy độ rơ của vô lăng ảnh hưởng rất lớn đến quá trình làm việc của máy cấy.

Dưới đây là bài viết chi tiết về việc điều chỉnh một số thông số vô lăng giúp chúng thích ứng với môi trường làm việc thực tế và tình trạng vô lăng giúp bà con phát huy tối đa hiệu quả sử dụng máy cấy không người lái gắn NX510.

1. NX510 - Hệ thống lái tự động cho máy nông nghiệp

NX510 là module tư lái máy nông nghiệp có khả năng tích hợp trên nhiều loại phương tiện nông nghiệp khác nhau như máy kéo, máy cấy, và máy gặt. Hệ thống bao gồm các thành phần chính:

• Bộ thu định vị PA-3: Nhận tín hiệu vệ tinh và xác định trạng thái vị trí của phương tiện
• Vô lăng điện tử: Thay thế vô lăng gốc để trực tiếp điều khiển hướng lái của xe.
• Màn hình điều khiển: Cung cấp giao diện tương tác và cài đặt cho người dùng.
• Cảm biến góc lái: Cung cấp giá trị góc lái và độ nghiêng trong quá trình vận hành.

2. Tầm quan trọng của việc điều chỉnh độ cứng vô lăng

Việc điều chỉnh độ cứng (thông qua các thông số phản hồi và vùng chết) là bước then chốt để đảm bảo máy vận hành chính xác:

• Đảm bảo độ ổn định: Giúp máy cấy đi đúng đường dẫn (guideline) thiết lập sẵn, tránh hiện tượng rung lắc hoặc đánh lái quá mức.
• Tương thích với cơ cấu lái: Mỗi loại máy cấy có độ rơ vô lăng khác nhau. Việc hiệu chỉnh giúp hệ thống "hiểu" được cần tác động một lực bao nhiêu độ trước khi bánh xe thực sự chuyển hướng.
• Tăng tuổi thọ thiết bị: Giảm áp lực lên mô tơ vô lăng điện và các khớp nối cơ khí do việc đánh lái thừa hoặc quá mạnh.

3. Hướng dẫn hiệu chỉnh độ cứng và thông số vô lăng

3.1. Vùng chết vô lăng

Vùng chết vô lăng (Steering Dead Zone) là một trong những thông số kỹ thuật quan trọng nhất để đảm bảo máy cấy vận hành chính xác và êm ái khi sử dụng hệ thống NX510. Dưới đây là giải thích chi tiết và nguyên lý để bạn lựa chọn thông số này một cách tối ưu.

a. Vùng chết vô lăng là gì?

Vùng chết (Dead Zone) là khoảng cách hoặc độ lệch mà bạn quay vô lăng nhưng hệ thống điều khiển lái (bánh xe) chưa có phản ứng hoặc chưa thực sự chuyển hướng.

Trong hệ thống lái tự động NX510:

• Về mặt cơ khí: Đây là độ rơ tự nhiên của các khớp nối, thước lái hoặc bánh răng từ vô lăng điện xuống hệ thống lái của máy nông nghiệp.
• Về mặt phần mềm: Đây là giá trị để hệ thống biết rằng cần phải phát ra một lực điện mạnh hơn mức bình thường để vượt qua "độ rơ" này trước khi máy bắt đầu đổi hướng.

b. Nguyên lý chọn thông số vùng chết

Việc chọn thông số không phải là một con số cố định mà dựa trên tình trạng thực tế của từng chiếc máy cấy.

Quy tắc chung:

• Nếu đặt thông số quá thấp: Vô lăng điện sẽ quay nhưng bánh xe không chuyển hướng kịp thời, dẫn đến máy cấy đi lệch hàng, sau đó hệ thống sẽ phải đánh lái bù rất mạnh, gây ra hiện tượng chạy zic-zac (rắn bò).
• Nếu đặt thông số quá cao: Hệ thống trở nên quá nhạy cảm. Chỉ cần một sai lệch nhỏ, mô tơ sẽ tác động lực rất lớn khiến máy giật mạnh, gây hại cho cơ cấu cơ khí và làm máy lái không ổn định.

c. Cách xác định và cài đặt thông số thực tế

Dựa trên tài liệu kỹ thuật của NX510, bạn nên thực hiện theo các bước sau để chọn thông số chuẩn:

Bước 1: Kiểm tra thủ công (Manual Test)

Bạn ngồi trên máy, xoay nhẹ vô lăng sang trái và phải để cảm nhận xem phải quay bao nhiêu độ thì bánh xe mới bắt đầu nhích.

Nếu bạn phải quay vô lăng một khoảng từ 20° đến 70° thì bánh xe mới bắt đầu chuyển động, nghĩa là máy có độ rơ cơ khí lớn.

Bước 2: Hiệu chỉnh tự động (Auto Calibration)

Trong menu Settings > Steering Calibrations, khi thực hiện lệnh Motor Drive Calibration, hệ thống sẽ tự quay vô lăng để đo lực phản hồi và tính toán vùng chết tự động.

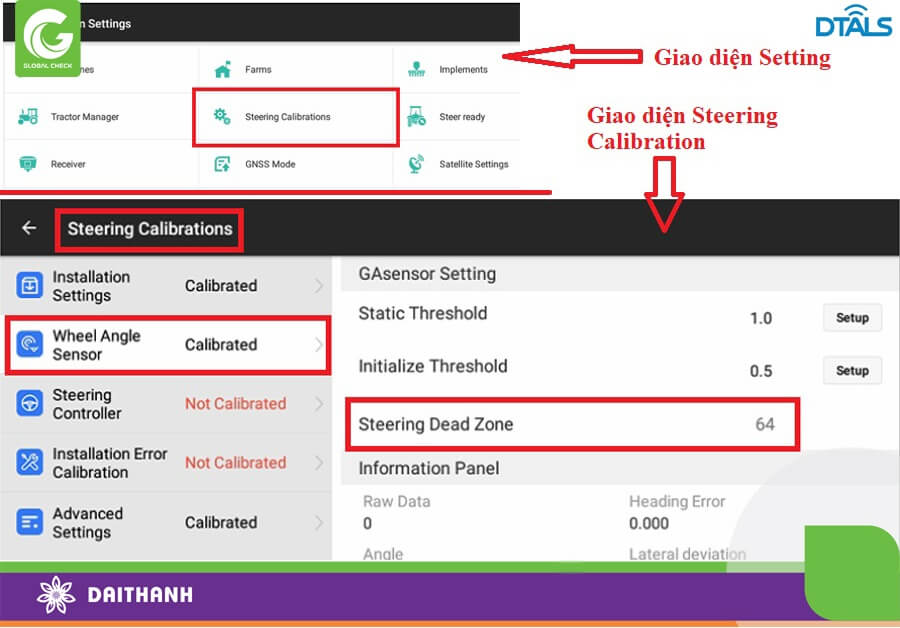

Nhập thông số vùng chết vào Steering Dead Zone

Bước 3: Tinh chỉnh (Fine-tuning)

• Đối với máy mới/độ rơ thấp: Thông số vùng chết thường nằm trong khoảng 5 - 12.
• Đối với máy cũ/độ rơ lớn: Bạn cần tăng thông số này lên (thường cộng thêm khoảng 10-30 đơn vị so với mặc định nếu máy vẫn có hiện tượng phản ứng chậm).

Theo tài liệu, một giá trị lý tưởng sau hiệu chỉnh thường nằm quanh mức 10 để đảm bảo độ mượt mà.

3.2. Hệ số PGain và Dgain

Trong hệ thống lái tự động NX510, PGain (Proportional Gain - Hệ số tỉ lệ) và DGain (Derivative Gain - Hệ số vi phân) là hai thông số cốt lõi của bộ điều khiển PID, quyết định cách máy cấy phản ứng để giữ đúng đường thẳng.

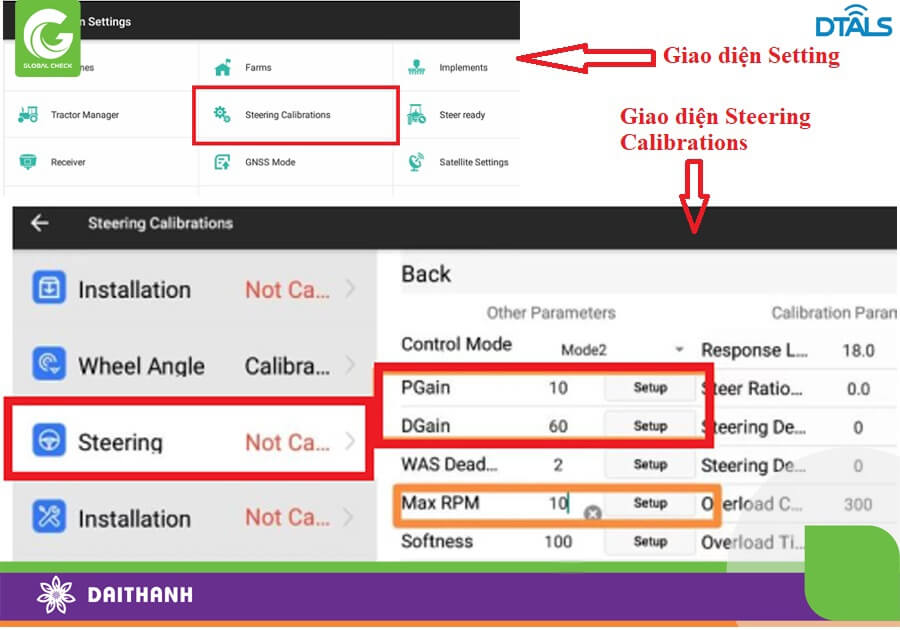

Thiết lập thông số PGain và Dgain cho máy cấy tự lái NX510

Dưới đây là giải thích chi tiết dựa trên tài liệu kỹ thuật:

a. PGain (Độ nhạy / Hệ số tỉ lệ)

PGain quyết định mức độ tác động của vô lăng dựa trên khoảng cách sai lệch hiện tại giữa máy và đường dẫn (guideline).

• Nguyên lý: Nếu máy đang lệch khỏi đường dẫn 10cm, PGain sẽ nhân con số này với một hệ số để ra lực quay vô lăng. PGain càng cao, lực đánh lái càng mạnh để đưa máy về đường thẳng nhanh nhất có thể.
• Khi nào cần tăng: Khi bạn thấy máy phản ứng quá chậm, mất nhiều thời gian hoặc đi một đoạn rất xa mới quay lại được đường dẫn.
• Khi nào cần giảm: Khi máy có hiện tượng "đánh lái quá đà". Tức là máy vừa về đến đường thẳng thì lại đánh lái mạnh quá làm lệch sang phía đối diện, tạo thành đường đi hình chữ S.

b. DGain (Độ phản hồi / Hệ số vi phân)

DGain đóng vai trò như một "bộ phanh" hoặc "bộ giảm chấn" cho hệ thống lái. Nó không quan tâm máy đang lệch bao nhiêu, mà quan tâm đến tốc độ máy đang lao về phía đường dẫn.

• Nguyên lý: Khi PGain đang cố gắng kéo máy về đường thẳng thật nhanh, DGain sẽ quan sát tốc độ thay đổi góc lái. Nếu máy đang lao về đường dẫn quá nhanh (có nguy cơ lao quá đà sang bên kia), DGain sẽ tạo ra một lực cản ngược lại để làm mượt chuyển động, giúp máy "đáp" vào đường dẫn một cách êm ái.
• Khi nào cần tăng: Khi máy đi theo hình zic-zac liên tục hoặc vô lăng rung lắc mạnh khi đang cố gắng giữ thẳng. Tăng DGain sẽ giúp dập tắt các dao động này.
• Khi nào cần giảm: Khi bạn thấy vô lăng phản ứng quá lờ đờ, cảm giác như bộ điều khiển bị "nặng" và không kịp điều chỉnh theo những thay đổi nhỏ của địa hình.

Bạn nên điều chỉnh từng thông số một (mỗi lần tăng/giảm khoảng 2-5 đơn vị). Hãy chỉnh PGain trước để máy vào hàng nhanh, sau đó mới chỉnh DGain để triệt tiêu hiện tượng zic-zac.
